多功能功率分析儀
5 °C～35 °C (41 °F～95 °F)
儲存溫度范圍
-20 °C～50 °C (-4 °F～122 °F)
電機
完整地測量電氣和機械功率值，準確度達0.2%。通過詳盡地頻譜分析和動態扭矩計算，可準確計算電機效率。
變頻器
準確的測量輸入和輸出電氣參數，特別是輸出PWM波形的功率值。
照明系統
高達2MHz的帶寬，，以及同類產品中較高的341KHz采樣率，，可詳盡分析整流器輸出信號。獨有的分流器技術能夠在非常高的頻率下進行功率測量。
變壓器
同步測量3相功率，即使在非常低的功率因數下，，亦可以準確進行空載和負載損耗測量等。
汽車
在現代化汽車的開發階段詳細分析已安裝的所有電氣和機械零件，幫助降低油耗或提高電動汽車的行使里程。同步測量電氣輸入和機械輸出，提供了關于個體零件以及整個驅動系統的效率和損耗的數據。
開關電源和UPS
非常高的帶寬，能夠在開關電源的開關鏈路上全面、準確地測量功率。獨有的同軸分流器技術為數百kHz的頻率提供了精密的結果。
充電器/逆變器
寬測量帶寬與寬動態范圍相組合，能夠?qū)χ欣^電路中的高開關頻率充電泵進行精密測量。
充電器/逆變器
寬測量帶寬與寬動態范圍相組合，能夠?qū)χ欣^電路中的高開關頻率充電泵進行精密測量。
tan d（介質損耗因數）測量
在非常低的功率因數下測量功率，并在非常小的損耗角下根據電壓和電流計算tan d。
基本功能
快速傅里葉變換（FFT） 計算諧波并以圖形標識。最多可同時顯示3個諧波頻譜。被測值：每相U、I和P。階次：1次～40次諧波，最大值為采樣頻率的二分之一。
數字示波器（DSO）
同時顯示多達3個測量值（采樣值）。快速查看波形和失真。
積分功能（能量）
同時顯示多達6個可設置的電參數。開始/停止條件和正/負向選項。
矢量圖
可顯示多達3路信號的基波矢量圖。可方便測試儀器的正確連接，以及快速查看每路信號的相位角。
記錄儀功能
顯示一定時間段內的平均值，進行趨勢分析。
RAM數據存儲
儲存采樣值和平均值；開始/ 停止條件設置。大約4MB可用于儲存測量值。
配置
將分析儀設置為以所需的格式測量并顯示數據。
主要特性
· 結構緊湊的高精度功率分析儀，便于攜帶、節省空間。
· 簡潔的用戶界面確保操作簡單、直觀。
· 標準配置允許用戶準確選擇適合其特定應用的相應功能。
· 同時并行采集所有相，精確顯示所有相上在某一精確時間點的動態事件。
· 所有的輸入是電隔離的，，避免各種應用中的短路。
· 高達40次電壓、電路和功率諧波。
· FFT分析、矢量圖、記錄儀功能，，以及數字示波器（DSO）模式。
· 用戶可選的平均時間，15 ms～3600 s，適合于動態測量。
· 4 MB內部存儲器，用于存儲測量值。
· RS232為標配接口，可選IEEE 488/以太網接口。
· 可選的處理接口，可通過外部傳感器測量扭矩和速率。含4路模擬輸出，可方便地用于電機和驅動應用。
· 341kHz采樣率，可進行詳盡的信號分析。
· DC-2MHz帶寬，，測量準確可靠。

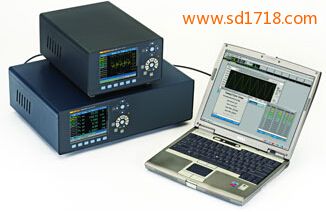

· 包括Fluke NormaView PC軟件，可用來設置、數據下載、分析和編寫報告。
|
環境條件 |
|
|
工作溫度范圍 |
5 °C～35 °C (41 °F～95 °F) |
|
儲存溫度范圍 |
-20 °C～50 °C (-4 °F～122 °F) |
|
外殼 |
實心金屬外殼，，滿足苛刻的EMC要求。 |
|
重量 |
Fluke Norma 4000CN：主機大約5kg |
|
尺寸（高×寬×深） |
Fluke Norma 4000CN：15 cm×23.7 cm×31.5 cm (5.9 in.×9.3 in.×12.4 in.) |
|
顯示屏 |
5.7“ / 144mm -320×240像素，用戶可選的背光照明和對比度。 |
|
氣候級別 |
KYG DIN 40040，最大85%相對濕度，無凝結。 |
|
電源 |
85～264 V交流，50～60 Hz，直流100～260 V。40 VA帶開關的歐式插頭。 |
|
測量輸入 |
安全插孔，4 mm，每路輸入2個。外部分流器通過BNC插座連接。 |
|
操作 |
薄膜鍵盤，帶光標鍵——功能鍵和直接功能鍵。 |
|
連接 |
三相分析儀的后面板。 |
|
測量參數 |
|
|
|
無縫計算每路輸入的平均值。在三相系統中，，還可計算三相的總功率和平均電壓和電流。在同步模式下，還計算基波H01的這些值。 Urms 有效值，Urm 整形平均值，Um均值 Up-, Up+, Upp 峰值 Ucf 波峰因數Ucf, Uff 波形因子 Ufc 基波含量 Uthd 失真因子DIN、IEC Irms有效值、Irm整形平均值、Im均值 Ip-, Ip+, Ipp 峰值 Icf 波峰因數Icf、Iff 波形因子 Ifc基波含量 Ithd失真因子DIN、IEC P有功功率[W] Q無功功率[Var] S視在功率[VA] ë、cos相位角 以下參數的積分功能:有功功率P、無功功率Q、視在功率S、(Um)和電流(Im), 4位或5位數字，取決于測量值。 |
|
頻率和同步 |
|
|
量程 |
直流和0.2 Hz～341kHz |
|
準確度 |
±0.01%測量值（讀數） |
|
|
可選通道:所有的U/I或外部輸入。 可向信號施加三個不同頻率的低通濾波器中的任意一個。 頻率在屏幕頂部總是可見。 可將儀器背部的BNC同步插孔作為輸入或輸出。 可測量最高達功率模塊采樣率的輸入信號。最大電平必須高于50 V。 輸出信號為脈沖式5 V TTL信號（頻率取決于測得的公布頻率） |
|
配置存儲器 |
|
|
|
可將多達15組用戶配置保存到永久性存儲器，并隨后調用。未保存的修改在關閉儀器后將被丟失。 |
|
接口 |
|
|
|
RS232接口，可升級固件以及與PC交換數據。可通過一個外部轉換器連接一臺打印機。 |
|
選件 |
IEEE 488.2 / 1 MBit/s Ethernet / 10 MBit/s or 100 Mbit/s |
|
標準和安全 |
|
|
電氣安全 |
EN 61010-1 / 2nd Edition 1000 V CAT II (600 V CAT III)， 污染等級2，安全類別I 變壓器為EN 61558 附件為EN 61010-2-031/032 |
|
最大輸入 |
對電壓輸入測量量程為1000 Veff、2 kVpeak 對電流輸入測量量程為10 Aeff, 20 Apeak |
|
測試電壓 |
電網輸入外殼（保護導體）: 1.5 KV ac 電網連接測量輸入: 5.4 kV ac 測量輸入外殼: 3.3 kV ac 測量輸入輸入: 5.4 kV |
|
電磁抗擾性 |
輻射:IEC 61326-1、EN 50081-1、EN 55011 Class B 抗擾性:IEC 61326-1 /附錄A (工業部分)、EN 50082-1 |
|
基本功能 |
||||||
|
8個量程: |
0.3－1－3－10－30－100－300－1000V Upeak = 2倍量程 |
|||||
|
輸入阻抗: |
2 MW / 20 pF |
|||||
|
CMR共模抑制： |
120 dB@100 kHz |
|||||
|
電流 |
||||||
|
6個量程: |
60－200 mA－0.6－2－6－20 A Ipeak = 2倍量程；正弦波時的最大電平為150%（誤差限值同100%） |
|||||
|
使用內部集成分流器時的輸入阻抗 |
||||||
|
量程60、200 mA: |
0.5 W |
|||||
|
量程0.6、2 A: |
0.05 W |
|||||
|
量程6、20 A: |
0.005 W |
|||||
|
電流過載: |
最大25 A連續 30 A < 5 s / 15 s，空載 100 A < 0.1 s / 30 s，空載 |
|||||
|
外部分流器或探頭輸入 |
||||||
|
BNC端子: |
100 kW / 30 pF 30－100 mV－0.3－1－3－10 V |
|||||
|
過載: |
最大20 Vrms |
|||||
|
CMR共模抑制比: |
120 dB @ 100 kHz |
|||||
|
基本準確度PP35 |
||||||
|
誤差總限值 |
|
|||||
|
量程 |
|
|||||
|
讀數 |
|
|||||
|
輸入電平 |
||||||
|
||||||
|
% |
|
|||||
|
100 |
|
|||||
|
50 |
|
|||||
|
30 |
|
|||||
|
10 |
|
|||||
|
5 |
|
|||||
|
3 |
|
|||||
|
1 |
|
|||||
|
||||||
|
-3dB帶寬 |
|
|||||
|
頻率 |
||||||
|
||||||
|
[Hz] |
|
|||||
|
0 |
|
|||||
|
10 |
|
|||||
|
45 |
|
|||||
|
65 |
|
|||||
|
500 |
|
|||||
|
1000 |
|
|||||
|
2000 |
|
|||||
|
5000 |
|
|||||
|
10000 |
|
|||||
|
20000 |
|
|||||
|
50000 |
|
|||||
|
100000 |
|
|||||
|
PP35 |
||||||
|
||||||
|
角誤差 |
|
|||||
|
頻率，Hz |
||||||
|
||||||
|
45 |
|
|||||
|
64 |
|
|||||
|
訂購編號 |
||||||
|
|
|
|||||
|
3024677 |
32 A平面分流器 |
|||||
|
3024689 |
32 A平面分流器電纜 |
|||||
|
3024886 |
10 A同軸三芯分流器，含電纜（0.333 W，0～0.5 MHz） |
|||||
|
3024899 |
30 A同軸三芯分流器，含電纜（0.010 W，0～0.5 MHz） |
|||||
|
3024847 |
100 A分流器，含電纜（0.001 W，0～0.5 MHz） |
|||||
|
3024858 |
150 A分流器，含電纜（0.5 mW，0～0.5 MHz） |
|||||
|
3024864 |
300 A分流器，含電纜（0.1 mW，0～1 MHz） |
|||||
|
3024873 |
500 A分流器，含電纜（0.1 mW，，0～0.2 MHz） |
|||||
|
3024692 |
LG分流器電纜，，用于大電流分流器所有附件均提供2年質保。 |
|||||
|
|
||||||
|
|
|
|||||
|
FLUKE-N4K 1PP35 1 PH N4K POWER ANALYZER W/35 |
|
|||||
|
FLUKE-N4K 3PP35 3 PH N4K POWER ANALYZER W/35 |
|
|||||
|
FLUKE-N4K 3PP35I 3 PH N4K POWER ANALYZER W/35/IFC2 |
|
|||||
|
類型 |
||||||
|
|
|
|||||
|
NORMA MEAS CABLES |
|
|||||
|
FLUKE-N4K RACK KIT |
|
|||||
|
NORMA STAR POINT |
|
|||||
|
型號名稱 |
描述 |
|
Norma 4000CN |
電源線 · 5.7''/144mm彩色顯示屏 · RS232接口，用于下載數據 · 用于安裝3個功率模塊和選件的主機 · Fluke NormaView PC軟件 · 彩色用戶手冊 · 檢測證書 · 校準值 |
