振動診斷分析儀|測振儀
信噪比：100 dB
FFT分辨率：800線

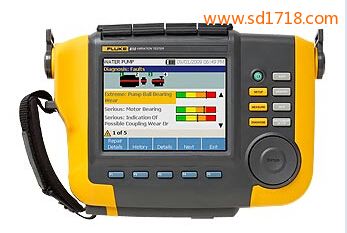

新型 Fluke 810振動診斷分析儀/測振儀：您可使用全新的振動測試方法來控制非計劃的停產，防止問題反復發生，設置維修優先級，并對資源進行管理。新型 Fluke 810振動診斷分析儀/測振儀是一種非常先進的故障排查工具，可供立即需要合適的解決方案的機械維修人員使用。該振動診斷儀采用獨特的診斷技術，電氣設備檢修狀態，可幫助您快速發現機械問題并確定優先級，從而成為一種方便的振動分析工具。您會做出各種努力來使公司和團隊正常運轉，設備振動分析與故障診斷技術，但有時卻沒有足夠的時間與資源來應付手邊的工作，更不用說主動采取機械維護措施了。Fluke 810振動診斷分析儀/測振儀可將您向前推進一步，它可在您進行首次測量時，通過一種簡便的逐步操作發現機器故障，而不需要以前的測量歷史記錄。診斷結論、嚴重性以及維修建議相結合，有助于您做出有針對性的維護決定，并首先解決關鍵問題。您可在某些經銷商處購得Fluke 810 振動分析儀/測振儀。
功能與優點
- 可通過振動診斷儀來識別和找到最常見的機械故障（軸承問題、不對中、不平衡、松動），并將維護工作重點集中于查找根本原因，從而減少非計劃的停產
- 具有四個級別的故障嚴重性等級有助于排列維護工作的優先順序
- 維修建議可幫助技術人員采取糾正措施
- 振動診斷儀上的相關幫助可為新用戶提供實時提示和指南
- 2 GB 可擴展振動診斷儀存儲器為用戶的機器提供了足夠空間
- 自檢功能可確保最優性能和更長的工作時間
- 通過激光轉速計可獲得精確的機器運轉速度，幫助用戶充滿信心地進行診斷
- 三軸加速度計比使用單軸加速度計的測量時間縮短 2/3
- Viewer PC 軟件擴展了數據存儲和跟蹤容量
使用Fluke 810振動分析儀/測振儀可以：
- 對有問題的設備進行故障排查，電氣設備故障診斷，并了解故障的根本原因
- 在計劃維護之前和之后對設備進行檢測，設備狀態監測 翻譯，并確認維修效果
- 對新設備進行調試，并確保正確安裝
- 振動診斷儀提供可量化的設備狀況證明，機電設備故障診斷與維修技術，并推動在維修或更換方面進行投資
- 對維修活動排列優先順序并進行計劃，幫助更高效地運行
- 對設備故障進行預期，并對備件庫存進行控制
- 對新的或缺乏經驗的技術人員進行培訓，提高整個團隊的信心和技能
|
診斷技術參數 |
||
|
標準故障 |
不平衡、松動、不對中和軸承故障 |
|
|
振動診斷儀可以分析 |
電機、風機、鼓風機、皮帶和鏈傳動機構、變速箱、聯軸器、離心泵、活塞泵、滑片泵、旋槳泵、螺桿泵、螺紋/齒輪/凸輪旋轉泵、活塞式壓縮機、離心式壓縮機、螺旋式壓縮機、直驅設備、主軸 |
|
|
振動診斷儀/振動分析儀轉速范圍 |
200 rpm to 12000 rpm |
|
|
詳細診斷內容 |
易懂的結論、故障嚴重性（輕微、中等、嚴重、極嚴重）、維修詳情、特征譜峰、頻譜 |
|
|
電氣技術參數 |
||
|
量程變換 |
自動 |
|
|
A/D轉換器 |
4通道，設備故障診斷綜述，24位 |
|
|
可用帶寬 |
2 Hz至20 kHz |
|
|
抽樣 |
51.2 Hz |
|
|
數字信號處理功能 |
自動配置的抗混疊濾波器、高通濾波器、抽樣、重疊、加窗、FFT和平均 |
|
|
振動診斷儀采樣率 |
2.5 kHz至50 kHz |
|
|
動態范圍 |
128 dB |
|
|
信噪比 |
100 dB |
|
|
FFT分辨率 |
800線 |
|
|
頻譜窗口 |
漢寧窗(Hanning) |
|
|
頻率單位 |
Hz, orders, cpm |
|
|
幅值單位 |
in/s，mm/s，設備故障診斷簡介，VdB（美國），VdB*（歐洲） |
|
|
非易失性存儲器 |
SD微型存儲卡，2 GB內存+用戶擴展存儲槽（用于附加存儲） |
|
|
一般技術參數 |
|
|
振動診斷儀尺寸（高x深x寬） |
18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in) |
|
振動診斷儀重量（包括電池） |
1.9 kg (4.2 lb) |
|
顯示屏 |
¼ VGA, 320 × 240 Color (5.7 inch diagonal) TFT LCD with LED backlight |
|
輸入/輸出連接 |
三軸傳感器連接: 4針M12連接器 |
|
振動診斷儀電池 |
電池類型: 鋰離子電池，設備故障診斷試題，14.8 V, 2.55 Ah |
|
交流適配器 |
輸入電壓: 100 Vac至240 Vac |
|
操作系統 |
WinCE 6.0 Core |
|
支持的語言 |
英語、法語、德語、意大利語、日語、葡萄牙語、簡體中文、西班牙語 |
|
保修期 |
3年 |
|
環境參數 |
|
|
振動診斷儀工作溫度 |
0 °C至50 °C (32 °F至122 °F) |
|
儲存溫度 |
-20 °C至60 °C (-4 °F至140 °F) |
|
振動診斷儀工作濕度 |
10 %至95 % RH（無冷凝） |
|
機構認證 |
CHINA RoHS, CSA, CE, C TICK, WEEE |
|
電磁兼容性 |
EN 61326-1:2006，故障診斷設備型號，EN 61010:1:2001第2版 |
|
傳感器技術參數 |
||
|
傳感器類型 |
加速度計 |
|
|
靈敏度 |
100 mV/g (± 5 %, 25 °C) |
|
|
加速度范圍 |
80 g峰值 |
|
|
幅度非線性度 |
1 % |
|
|
頻率響應 |
Z: 2 - 7,000 Hz ± 3dB |
|
|
電源要求(IEPE) |
18 V dc至30 V dc, 2 mA至10 mA |
|
|
偏置輸出電壓 |
12 V dc |
|
|
接地 |
外殼接地 |
|
|
傳感元件設計 |
PZT陶瓷/剪切式 |
|
|
外殼材料 |
316L不銹鋼 |
|
|
安裝 |
10-32內六角頭螺絲，2極稀土磁體（48磅拉力） |
|
|
輸出連接器 |
4針，M122 |
|
|
匹配 |
M12 - F4D |
|
|
非易失性存儲器 |
TEDS 1451.4兼容 |
|
|
振動限值 |
500 g峰值k |
|
|
沖擊限值 |
5000 g峰值 |
|
|
電磁靈敏度，等效g |
100μg/高斯 |
|
|
密封 |
氣密密封 |
|
|
溫度范圍 |
-50 °C至120 °C (-58 °F至248 °F) ± 7 % |
|
|
保修期 |
一年 |
|
|
轉速計技術參數 |
||
|
尺寸（深x寬） |
2.86 cm x 12.19 cm (1.125 in x 4.80 in) |
|
|
重量 |
96 g (3.4 oz)，冷軋薄板涂鍍機組設備狀態維護與檢修技術，包括電纜 |
|
|
電源 |
由810振動診斷儀供電 |
|
|
檢測 |
Class 2激光二極管 |
|
|
范圍 |
6.0 to 99,999 rpm |
|
|
準確度 |
6.0 to 5999.9 rpm: ± 0.01 %和± 1字 |
|
|
分辨率 |
0.1 rpm |
|
|
有效范圍 |
1 cm至100 cm (0.4 in至39.27 in) |
|
|
響應時間 |
1 second (> 60 rpm) |
|
|
控制 |
測量on/off透明按鈕 |
|
|
接口 |
6針Mini DIN |
|
|
電纜長度 |
50 cm (19.586 in) |
|
|
保修期 |
一年 |
|
|
轉速計附件 |
反光帶: 1.5 cm x 52.5 cm (0.59 in × 20.67 in) |
|
|
Viewer PC軟件 |
|
|
最低硬件要求 |
1 GB RAM |
|
操作系統要求 |
Windows XP, Vista |
|
型號名稱 |
描述 |
|
FLUKE-810 |
振動診斷儀
|
|
機套和掛件 |
|
|
C1600 |
帶輪的萬用表和附件儀器箱 |
|
電池，充電器和適配器 |
|
|
SBP810 |
智能型電池 |
